Стальные опоры трубопроводов

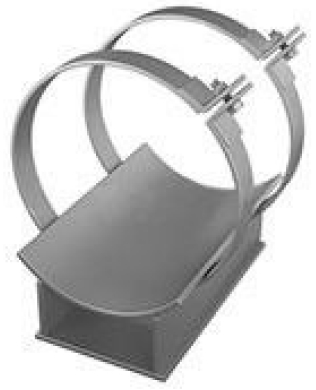

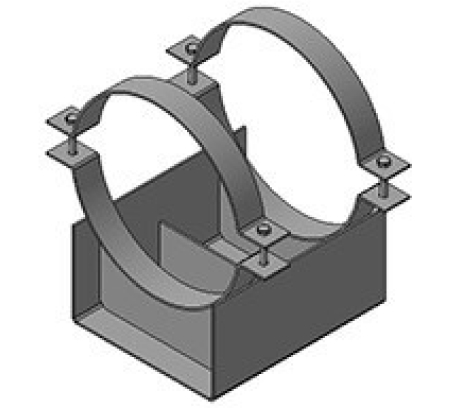

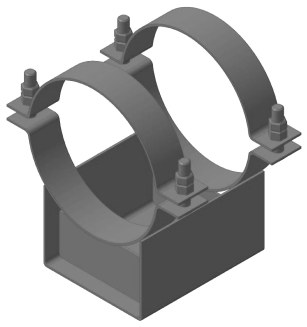

Опора ПВХ представляет собой конструкцию из металла, используемую для поддержки трубопроводов. Температура транспортируемого агента может достигать 150°С, максимальное давление 2,5 МПа, температура окружающей среды до -40°С. Скользящие хомутовые опоры ОПХ ППМИ предназначены для тепловых сетей, прокладываемых в каналах и надземно.

Как правило, для защиты опоры ОПХ ППМИ от коррозии используется покрытие – транспортировочный грунт ГФ-021. Но возможно нанесение других покрытий, таких как: термодиффузионное цинкование, горячее цинкование, цинксодержащие эмали, покрытия на основе эпоксидных смол и другие антикоррозийные покрытия.

Подробности

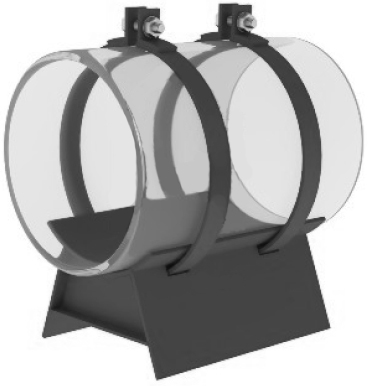

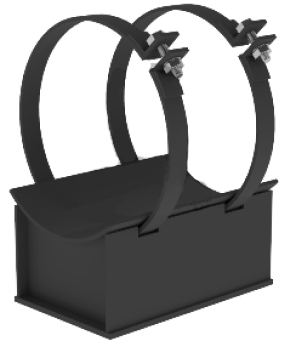

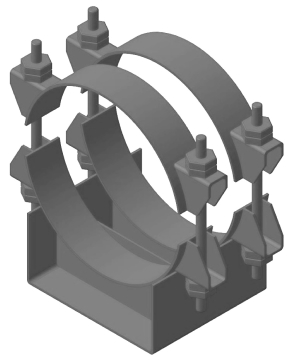

Опора ОПБ представляет собой конструкцию из металла, используемую для поддержки трубопроводов. Температура транспортируемого агента может достигать 150°С, максимальное давление 2,5 МПа, температура окружающей среды до -40°С. Скользящие бугельные опоры ОПБ ППМИ предназначены для тепловых сетей, прокладываемых в каналах и надземно.

Как правило, для защиты опоры ОПБ ППМИ от коррозии используется покрытие – транспортировочный грунт ГФ-021. Но возможно нанесение других покрытий, таких как: термодиффузионное цинкование, горячее цинкование, цинксодержащие эмали, покрытия на основе эпоксидных смол и другие антикоррозийные покрытия.

Подробности

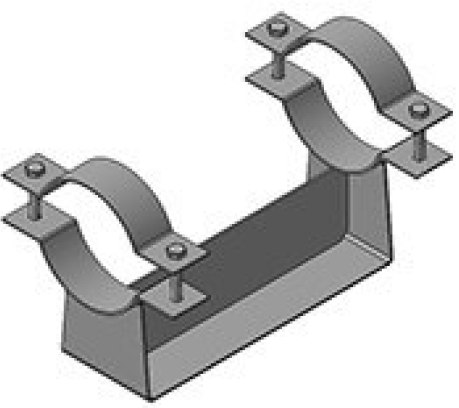

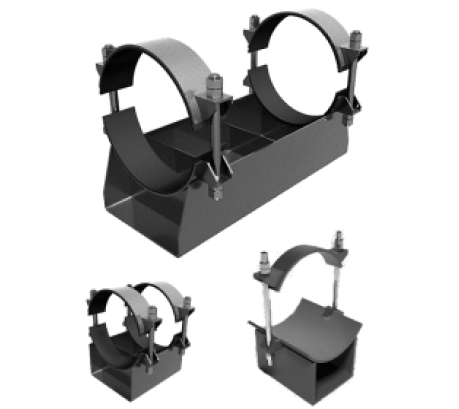

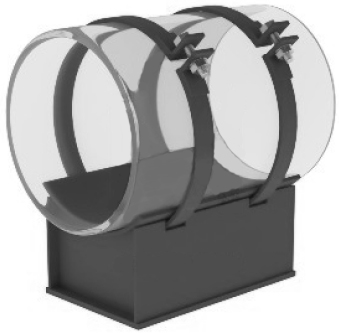

Скользящая опора изготавливаемая по ГОСТ 30732-2020 имеет свои особенности. Опора используется для вертикальной поддержки труб. В отличие от неподвижной опоры, к скользящей не приваривается труба в ППУ изоляции, что позволяет трубам осуществлять продольное перемещение в зависимости от смены режимов работы теплотрассы. Крепление трубы к опоре осуществляется с помощью хомутов.

Подробности

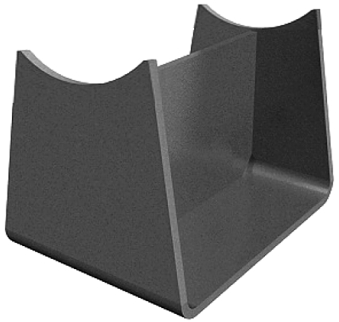

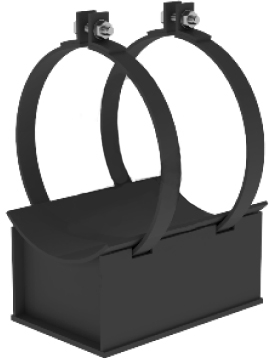

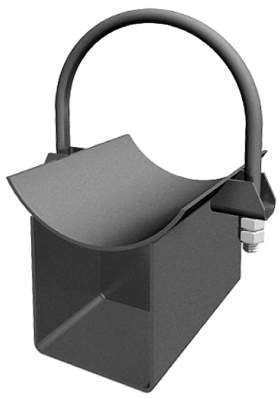

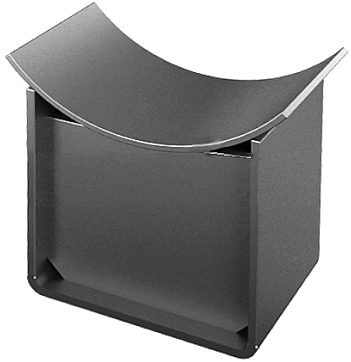

Скользящие подкладные опоры предназначены для фиксации трубопроводов канальной прокладки на определенной высоте с возможностью продольного движения для компенсации температурного расширения или сжатия. Опоры защищают от повреждений теплоизоляционное покрытие трубопровода.

Размеры и масса изделий

Исполнение	Диаметр, Ду	Высота, H	Ширина, B	Масса, кг
Опора СПОк 219/315.100	320	210	160	5.2
Опора СПОк 219/400.100	410	210	180	6.4
Опора СПОк 273/400.100	410	237	180	6.3
Опора СПОк 273/500.100	510	261	220	8
Опора СПОк 325/400.100	410	263	190	9.5
Опора СПОк 325/450.100	460	263	210	9.6
Опора СПОк 325/500.100	510	263	230	10.1
Опора СПОк 426/500.100	510	313	250	12.9
Опора СПОк 426/560.100	570	313	270	13.6
Опора СПОк 426/630.100	640	328	310	14.1
Опора СПОк 530/630.100	640	365	310	20.4
Опора СПОк 530/710.100	720	372	350	20.2
Опора СПОк 630/800.100	810	417	390	21.9
Опора СПОк 720/900.100	910	470	460	33.4
Опора СПОк 820/1000.100	1010	520	520	39.8
Опора СПОк 920/1100.100	1110	570	550	47
Опора СПОк 1020/1200.100	1210	620	580	51.6
Опора СПОк 1220/1400.100	1410	720	700	80.8
Опора СПОк 1420/1600.100	1610	825	825	106.5
Опора СПОк 219/315.150	320	260	160	6
Опора СПОк 219/400.150	410	260	180	6.8
Опора СПОк 273/400.150	410	287	180	7.3
Опора СПОк 273/500.150	510	287	220	8.1
Опора СПОк 325/400.150	410	313	190	11
Опора СПОк 325/450.150	460	313	210	11.2
Опора СПОк 325/500.150	510	313	230	10.7
Опора СПОк 426/500.150	510	363	250	15.1
Опора СПОк 426/560.150	570	363	270	14.5
Опора СПОк 426/630.150	640	363	310	15.8
Опора СПОк 530/630.150	640	415	310	24.1
Опора СПОк 530/710.150	720	415	350	23.6
Опора СПОк 630/800.150	810	465	390	27.1
Опора СПОк 720/900.150	910	510	460	38.5
Опора СПОк 820/1000.150	1010	560	520	45.6
Опора СПОк 920/1100.150	1110	610	550	54.7
Опора СПОк 1020/1200.150	1210	660	580	57.6
Опора СПОк 1220/1400.150	1410	760	700	88
Опора СПОк 1420/1600.150	1610	860	800	118.1
Опора СПОк 219/315.200	320	260	160	6.8
Опора СПОк 219/400.200	410	260	180	7.8
Опора СПОк 273/400.200	410	287	180	8
Опора СПОк 273/500.200	510	287	220	9.4
Опора СПОк 325/400.200	410	313	190	12.5
Опора СПОк 325/450.200	460	313	210	12.7
Опора СПОк 325/500.200	510	313	230	12.4
Опора СПОк 426/500.200	510	363	250	17.2
Опора СПОк 426/560.200	570	363	270	16.9
Опора СПОк 426/630.200	640	363	310	18.5
Опора СПОк 530/630.200	640	465	310	27
Опора СПОк 530/710.200	720	465	350	28
Опора СПОк 630/800.200	810	515	390	31
Опора СПОк 720/900.200	910	560	460	50.1
Опора СПОк 820/1000.200	1010	610	520	53
Опора СПОк 920/1100.200	1110	660	550	62.2
Опора СПОк 1020/1200.200	1210	710	580	65.5
Опора СПОк 1220/1400.200	1410	810	700	102.4
Опора СПОк 1420/1600.200	1610	910	800	137.6

Размеры и масса изделий

Исполнение	Диаметр, Ду	Высота, H	Ширина, B	Масса, кг
Опора СПОн 219/315.100	320	210	160	5.8
Опора СПОн 219/400.100	410	210	180	7.1
Опора СПОн 273/400.100	410	237	180	6.9
Опора СПОн 273/500.100	510	261	220	8
Опора СПОн 325/400.100	410	263	190	10.8
Опора СПОн 325/450.100	460	263	210	10.8
Опора СПОн 325/500.100	510	263	230	11.2
Опора СПОн 426/500.100	510	313	250	15.3
Опора СПОн 426/560.100	570	313	270	15.9
Опора СПОн 426/630.100	640	328	310	15.3
Опора СПОн 530/630.100	640	365	310	24.3
Опора СПОн 530/710.100	720	372	350	24.2
Опора СПОн 630/800.100	810	417	390	27.6
Опора СПОн 720/900.100	910	470	460	40.3
Опора СПОн 820/1100.100	1010	520	520	48.4
Опора СПОн 920/1100.100	1110	570	550	57.2
Опора СПОн 1020/1200.100	1210	620	580	64
Опора СПОн 1220/1400.100	1410	720	700	92
Опора СПОн 1420/1600.100	1610	825	800	121.4
Опора СПОн 219/315.150	320	260	160	6.7
Опора СПОн 219/400.150	410	260	180	7.5
Опора СПОн 273/400.150	410	287	180	8
Опора СПОн 273/500.150	510	287	220	8
Опора СПОн 325/400.150	410	313	190	12.6
Опора СПОн 325/450.150	460	313	210	12.7
Опора СПОн 325/500.150	510	313	230	12.1
Опора СПОн 426/500.150	510	363	250	17
Опора СПОн 426/560.150	570	363	270	16.5
Опора СПОн 426/630.150	640	363	310	16.7
Опора СПОн 530/630.150	640	415	310	28.4
Опора СПОн 530/710.150	720	415	350	28
Опора СПОн 630/800.150	810	465	390	32
Опора СПОн 720/900.150	910	510	460	45.7
Опора СПОн 820/1000.150	1010	560	520	54.5
Опора СПОн 920/1100.150	1110	610	550	65.5
Опора СПОн 1020/1200.150	1210	660	580	70
Опора СПОн 1220/1400.150	1410	760	700	101.8
Опора СПОн 1420/1600.150	1610	860	800	129.3
Опора СПОн 219/315.200	320	260	160	7.6
Опора СПОн 219/400.200	410	260	180	8.6
Опора СПОн 273/400.200	410	287	180	9
Опора СПОн 273/500.200	510	287	220	9.4
Опора СПОн 325/400.200	410	313	190	14.6
Опора СПОн 325/450.200	460	313	210	15.5
Опора СПОн 325/500.200	510	313	230	14.3
Опора СПОн 426/500.200	510	363	250	20.3
Опора СПОн 426/560.200	570	363	270	19.7
Опора СПОн 426/630.200	640	363	310	20
Опора СПОн 530/630.200	640	465	310	32.5
Опора СПОн 530/710.200	720	465	350	32.7
Опора СПОн 630/800.200	810	515	390	36.6
Опора СПОн 720/900.200	910	560	460	53.1
Опора СПОн 820/1000.200	1010	610	520	62.3
Опора СПОн 920/1100.200	1110	660	550	73
Опора СПОн 1020/1200.200	1210	710	580	79
Опора СПОн 1220/1400.200	1410	810	700	114.6
Опора СПОн 1420/1600.200	1610	910	800	148.7

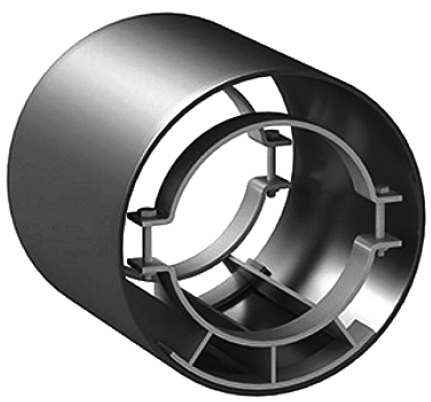

ФСО1 - скользящая подкладная опора в футляре, предназначена для установки на прямолинейном участке трубопровода подземной прокладки для его фиксации на определенной высоте с возможностью продольного движения для компенсации температурного расширения или сжатия, а также вибрационных воздействий.

Размеры и масса изделий

ФСО2 - скользящая подкладная опора в футляре, предназначена для установки участках, приближенных к углу поворота трубопровода подземной прокладки для его фиксации на определенной высоте с возможностью продольного движения для компенсации температурного расширения или сжатия, а также вибрационных воздействий.

Размеры и масса изделий

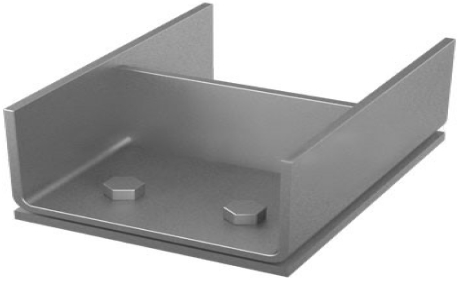

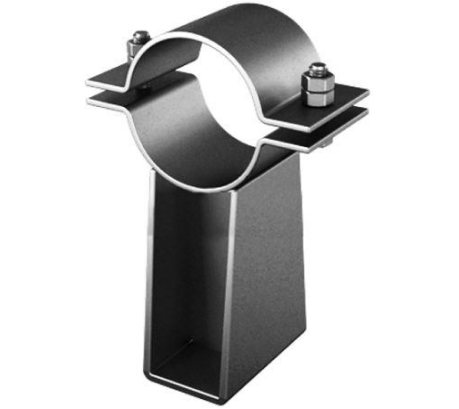

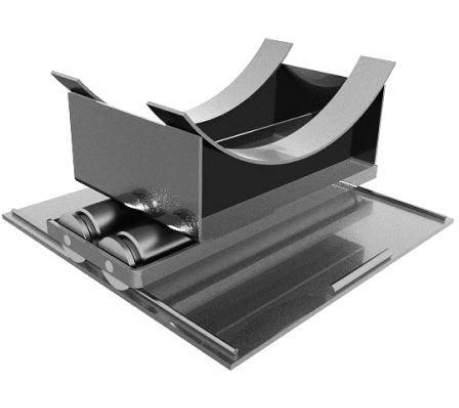

Подвижные опоры предназначены для трубопроводов тепловых сетей Ду25 — 1400мм, с параметрами среды Ру до 4,0 Мпа и рабочей температурой не выше 425 градусов. Опоры изготавливаются из углеродистых сталей ВСт3пс, ст. 20, 09Г2С. Для защиты от коррозии на опоры наносят грунтовку в 2 слоя и окрашивают краской Бт-177.

Размеры и масса изделий

№	Наименование	Дн	Наибольшая вертикальная нагрузка кН (mc)	Высота, мм	Ширина, мм	Длина, мм	Масса изделия, кг
1	ТС-624.000	194	22 (2200)	18	180	170	4
2	ТС-624.000 - 001			198	180	170	5
3	ТС-624.000 - 002			248	180	170	6
4	ТС-624.000 - 003	219		136	180	170	5
5	ТС-624.000 - 004			186	180	170	6
6	ТС-624.000 - 005			236	180	170	7
7	ТС-624.000 - 006	273		126	180	170	5
8	ТС-624.000 - 007			176	180	170	6
9	ТС-624.000 - 008			226	180	170	7
10	ТС-624.000 - 009	325	70 (7000)	165	280	170	8
11	ТС-624.000 - 010			216	280	170	10
12	ТС-624.000 - 011			265	280	170	11
13	ТС-624.000 - 012	377		152	280	170	9
14	ТС-624.000 - 013			202	280	170	9
15	ТС-624.000 - 014			252	280	170	10
16	ТС-624.000 - 015	426		142	280	170	5
17	ТС-624.000 - 016			192	280	170	13
18	ТС-624.000 - 017			242	280	170	15
19	ТС-624.000 - 018	480	125 (12500)	174	380	170	13
20	ТС-624.000 - 019			224	380	170	19
21	ТС-624.000 - 020			274	380	170	22
22	ТС-624.000 - 021	530		-	380	170	16
23	ТС-624.000 - 022			-	380	170	19
24	ТС-624.000 - 023			-	380	170	21
25	ТС-624.000 - 024	630		-	380	170	17
26	ТС-624.000 - 025			-	380	170	20
27	ТС-624.000 - 026			-	380	170	22
28	ТС-624.000 - 027	194	22 (2200)	165	180	340	7
29	ТС-624.000 - 028			215	180	340	9
30	ТС-624.000 - 029			265	180	340	11
31	ТС-624.000 - 030	219		152	180	340	8
32	ТС-624.000 - 031			202	180	340	9
33	ТС-624.000 - 032			252	180	340	11
34	ТС-624.000 - 033	273		142	180	340	8
35	ТС-624.000 - 034			192	180	340	9
36	ТС-624.000 - 035			242	180	340	11
37	ТС-624.000 - 036	325	70 (7000)	174	280	340	12
38	ТС-624.000 - 037			224	280	340	14
39	ТС-624.000 - 038			274	280	340	16
40	ТС-624.000 - 039	377		164	280	340	11
41	ТС-624.000 - 040			214	280	340	14
42	ТС-624.000 - 041			264	280	340	16
43	ТС-624.000 - 042	426		142	280	340	14
44	ТС-624.000 - 043			192	280	340	17
45	ТС-624.000 - 044			242	280	340	19
46	ТС-624.000 - 045	480	125 (12500)	174	380	340	24
47	ТС-624.000 - 046			224	380	340	28
48	ТС-624.000 - 047			274	380	340	32
49	ТС-624.000 - 048	530		164	380	340	23
50	ТС-624.000 - 049			214	380	340	27
51	ТС-624.000 - 050			264	380	340	32
52	ТС-624.000 - 051	630		150	380	340	24
53	ТС-624.000 - 052			200	380	340	28
54	ТС-624.000 - 053			250	380	340	32
55	ТС-624.000 - 054	720	22 (2200)	185	500	340	35
56	ТС-624.000 - 055			235	500	340	41
57	ТС-624.000 - 056			285	500	340	46
58	ТС-624.000 - 057	820		172	500	340	40
59	ТС-624.000 - 058			222	500	340	45
60	ТС-624.000 - 059			272	500	340	51
61	ТС-624.000 - 060	920	360 (36000)	158	500	340	50
62	ТС-624.000 - 061			208	500	340	54
63	ТС-624.000 - 062			258	500	340	60
64	ТС-624.000 - 063	1020		218	700	340	69
65	ТС-624.000 - 064			268	700	340	78
66	ТС-624.000 - 065			318	700	340	87
67	ТС-624.000 - 066	1220	480 (48000)	195	700	340	77
68	ТС-624.000 - 067			245	700	340	85
69	ТС-624.000 - 068			295	700	340	94
70	ТС-624.000 - 069	1420	600 (60000)	172	700	340	74
71	ТС-624.000 - 070			222	700	340	84
72	ТС-624.000 - 071			272	700	340	95
73	ТС-624.000 - 072	194	22 (2200)	148	180	680	13
74	ТС-624.000 - 073			198	180	680	16
75	ТС-624.000 - 074			248	180	680	19
76	ТС-624.000 - 075	219		136	180	680	13
77	ТС-624.000 - 076			186	180	680	16
78	ТС-624.000 - 077			236	180	680	19
79	ТС-624.000 - 078	273		125	180	680	13
80	ТС-624.000 - 079			175	180	680	16
81	ТС-624.000 - 080			225	180	680	18
82	ТС-624.000 - 081	325	70 (7000)	165	280	680	19
83	ТС-624.000 - 082			215	280	680	23
84	ТС-624.000 - 083			265	280	680	26
85	ТС-624.000 - 084	377		152	280	680	18
86	ТС-624.000 - 085			202	280	680	22
87	ТС-624.000 - 086			252	280	680	26
88	ТС-624.000 - 087	426		145	280	680	21
89	ТС-624.000 - 088			195	280	680	25
90	ТС-624.000 - 089			245	280	680	29
91	ТС-624.000 - 090	480	125 (12500)	178	380	680	36
92	ТС-624.000 - 091			228	380	680	43
93	ТС-624.000 - 092			278	380	680	50
94	ТС-624.000 - 093	530		154	380	680	36
95	ТС-624.000 - 094			214	380	680	42
96	ТС-624.000 - 095			26	380	680	49
97	ТС-624.000 - 096	630		150	380	680	35
98	ТС-624.000 - 097			200	380	680	42
99	ТС-624.000 - 098			250	380	680	49
100	ТС-624.000 - 099	720	225 (22500)	185	500	680	55
101	ТС-624.000 - 100			235	500	680	64
102	ТС-624.000 - 101			285	500	680	73
103	ТС-624.000 - 102	820		172	500	680	59
104	ТС-624.000 - 103			222	500	680	68
105	ТС-624.000 - 104			272	500	680	77
106	ТС-624.000 - 105	920	360 (36000)	158	500	680	65
107	ТС-624.000 - 106			208	500	680	74
108	ТС-624.000 - 107			258	500	680	84
109	ТС-624.000 - 108	1020		218	50	680	101
110	ТС-624.000 - 109			268	50	680	115
111	ТС-624.000 - 110			318	50	680	129
112	ТС-624.000 - 111	1220		195	70	680	107
113	ТС-624.000 - 112		480 (48000)	245	70	680	121
114	ТС-624.000 - 113		480 (48000)	295	70	680	135
115	ТС-624.000 - 114	1420	360 (36000)	172	70	680	105
116	ТС-624.000 - 115		600 (60000)	228	70	680	120
117	ТС-624.000 - 116		600 (60000)	272	70	680	137

Размеры и масса изделий

№	Наименование	Дн	Наибольшая вертикальная нагрузка кН (mc)	Высота, мм	Ширина, мм	Масса изделия, кг
1	ТС-626.00.000	108	22 (2200)	160	170	3,6
2	ТС-626.00.000 - 001	108	22 (2200)	210	170	4,4
3	ТС-626.00.000 - 002	108	22 (2200)	270	170	5,9
4	ТС-626.00.000 - 003	133	22 (2200)	167	190	4,7
5	ТС-626.00.000 - 004	133	22 (2200)	217	190	5,1
6	ТС-626.00.000 - 005	133	22 (2200)	267	190	5,9
7	ТС-626.00.000 - 006	159	22 (2200)	180	222	5,3
8	ТС-626.00.000 - 007	159	22 (2200)	230	222	6,2
9	ТС-626.00.000 - 008	159	22 (2200)	280	222	7,2
10	ТС-626.00.000 - 009	194	22 (2200)	200	232	6,5
11	ТС-626.00.000 - 010	194	22 (2200)	250	232	7,3
12	ТС-626.00.000 - 011	194	22 (2200)	300	232	8,3
13	ТС-626.00.000 - 012	219	22 (2200)	215	305	7,1
14	ТС-626.00.000 - 013	219	22 (2200)	265	305	8,1
15	ТС-626.00.000 - 014	219	22 (2200)	315	305	9,0
16	ТС-626.00.000 - 015	273	22 (2200)	240	355	8,3
17	ТС-626.00.000 - 016	273	22 (2200)	290	355	9,3
18	ТС-626.00.000 - 017	273	22 (2200)	340	355	10,2
19	ТС-626.00.000 - 018	325	70 (7000)	266	400	12,4
20	ТС-626.00.000 - 019	325	70 (7000)	316	400	13,8
21	ТС-626.00.000 - 020	325	70 (7000)	366	400	15,2
22	ТС-626.00.000 - 021	377	70 (7000)	292	475	13,5
23	ТС-626.00.000 - 022	377	70 (7000)	342	475	15,1
24	ТС-626.00.000 - 023	377	70 (7000)	392	475	16,4
25	ТС-626.00.000 - 024	426	70 (7000)	318	520	13,6
26	ТС-626.00.000 - 025	426	70 (7000)	368	520	16,1
27	ТС-626.00.000 - 026	426	70 (7000)	418	520	17,4
28	ТС-626.00.000 - 027	480	125 (12500)	345	565	23,4
29	ТС-626.00.000 - 028	480	125 (12500)	395	565	25,9
30	ТС-626.00.000 - 029	480	125 (12500)	445	565	28,4
31	ТС-626.00.000 - 030	530	125 (12500)	370	620	23,7
32	ТС-626.00.000 - 031	530	125 (12500)	420	620	26,2
33	ТС-626.00.000 - 032	530	125 (12500)	470	620	28,7
34	ТС-626.00.000 - 033	630	125 (12500)	420	735	27,0
35	ТС-626.00.000 - 034	630	125 (12500)	470	735	29,5
36	ТС-626.00.000 - 035	630	125 (12500)	520	735	32,2
37	ТС-626.00.000 - 036	194	22 (2200)	200	232	19,5
38	ТС-626.00.000 - 037	194	22 (2200)	250	232	12,3
39	ТС-626.00.000 - 038	194	22 (2200)	300	232	14,1
40	ТС-626.00.000 - 039	219	22 (2200)	215	305	11,9
41	ТС-626.00.000 - 040	219	22 (2200)	265	305	12,8
42	ТС-626.00.000 - 041	219	22 (2200)	315	305	15,4
43	ТС-626.00.000 - 042	273	22 (2200)	240	355	12,7
44	ТС-626.00.000 - 043	273	22 (2200)	290	355	14,7
45	ТС-626.00.000 - 044	273	22 (2200)	340	355	16,4
46	ТС-626.00.000 - 045	325	70 (7000)	265	400	19,5
47	ТС-626.00.000 - 046	325	70 (7000)	315	400	21,8
48	ТС-626.00.000 - 047	325	70 (7000)	365	400	24,2
49	ТС-626.00.000 - 048	377	70 (7000)	292	475	20,8
50	ТС-626.00.000 - 049	377	70 (7000)	342	475	23,7
51	ТС-626.00.000 - 050	377	70 (7000)	392	475	25,5
52	ТС-626.00.000 - 051	426	70 (7000)	318	520	22,7
53	ТС-626.00.000 - 052	426	70 (7000)	368	520	25,2
54	ТС-626.00.000 - 053	426	70 (7000)	418	520	27,5
55	ТС-626.00.000 - 054	480	125 (12500)	345	565	35,9
56	ТС-626.00.000 - 055	480	125 (12500)	395	565	40,0
57	ТС-626.00.000 - 056	480	125 (12500)	445	565	44,3
58	ТС-626.00.000 - 057	530	125 (12500)	370	620	36,3
59	ТС-626.00.000 - 058	530	125 (12500)	420	620	41,4
60	ТС-626.00.000 - 059	530	125 (12500)	470	620	45,5
61	ТС-626.00.000 - 060	630	125 (12500)	420	735	46,5
62	ТС-626.00.000 - 061	630	125 (12500)	470	735	49,7
63	ТС-626.00.000 - 062	630	125 (12500)	420	735	53,9
64	ТС-626.00.000 - 063	720	22 (2200)	470	835	59,6
65	ТС-626.00.000 - 064	720	22 (2200)	520	835	65,3
66	ТС-626.00.000 - 065	720	22 (2200)	465	835	70,8
67	ТС-626.00.000 - 066	820	22 (2200)	515	925	67,7
68	ТС-626.00.000 - 067	820	22 (2200)	565	925	70,8
69	ТС-626.00.000 - 068	820	22 (2200)	615	925	78,9
70	ТС-626.00.000 - 069	920	360 (36000)	565	1085	94,8
71	ТС-626.00.000 - 070	920	360 (36000)	615	1085	101,5
72	ТС-626.00.000 - 071	920	360 (36000)	665	1085	108,2
73	ТС-626.00.000 - 072	1020	360 (36000)	615	1145	122,5
74	ТС-626.00.000 - 073	1020	360 (36000)	665	1145	129,9
75	ТС-626.00.000 - 074	1020	360 (36000)	715	1145	140,7
76	ТС-626.00.000 - 075	1220	480 (48000)	715	1360	148,3
77	ТС-626.00.000 - 076	1220	480 (48000)	765	1360	156,9
78	ТС-626.00.000 - 077	1220	480 (48000)	815	1360	166,0
79	ТС-626.00.000 - 078	1420	600 (60000)	815	1575	163,8
80	ТС-626.00.000 - 079	1420	600 (60000)	865	1575	173,8
81	ТС-626.00.000 - 080	1420	600 (60000)	915	1575	184.8
82	ТС-626.00.000 - 081	194	22 (2200)	200	232	15,9
83	ТС-626.00.000 - 082	194	22 (2200)	250	232	18,9
84	ТС-626.00.000 - 083	194	22 (2200)	300	232	22,0
85	ТС-626.00.000 - 084	219	22 (2200)	215	305	15,9
86	ТС-626.00.000 - 085	219	22 (2200)	265	305	20,0
87	ТС-626.00.000 - 086	219	22 (2200)	315	305	23,0
88	ТС-626.00.000 - 087	273	22 (2200)	240	355	17,5
89	ТС-626.00.000 - 088	273	22 (2200)	290	355	20,7
90	ТС-626.00.000 - 089	273	22 (2200)	340	355	23,9
91	ТС-626.00.000 - 090	325	70 (7000)	266	400	26,5
92	ТС-626.00.000 - 091	325	70 (7000)	316	400	31,3
93	ТС-626.00.000 - 092	325	70 (7000)	366	400	34,2
94	ТС-626.00.000 - 093	377	70 (7000)	292	475	27,5
95	ТС-626.00.000 - 094	377	70 (7000)	342	475	31,4
96	ТС-626.00.000 - 095	377	70 (7000)	392	475	35,2
97	ТС-626.00.000 - 096	426	70 (7000)	318	520	29,7
98	ТС-626.00.000 - 097	426	70 (7000)	368	520	33,6
99	ТС-626.00.000 - 098	426	70 (7000)	418	520	37,4
100	ТС-626.00.000 - 099	480	125 (12500)	345	565	49,2
101	ТС-626.00.000 - 100	480	125 (12500)	395	565	55,2
102	ТС-626.00.000 - 101	480	125 (12500)	445	565	62,4
103	ТС-626.00.000 - 102	530	125 (12500)	370	620	49,9
104	ТС-626.00.000 - 103	530	125 (12500)	420	620	56,7
105	ТС-626.00.000 - 104	530	125 (12500)	470	620	63,2
106	ТС-626.00.000 - 105	630	125 (12500)	420	735	57,4
107	ТС-626.00.000 - 106	630	125 (12500)	470	735	64,0
108	ТС-626.00.000 - 107	630	125 (12500)	520	735	70,6
109	ТС-626.00.000 - 108	720	22 (2200)	465	855	79,5
110	ТС-626.00.000 - 109	720	22 (2200)	515	855	88,5
111	ТС-626.00.000 - 110	720	22 (2200)	565	855	97,3
112	ТС-626.00.000 - 111	820	22 (2200)	515	925	87,2
113	ТС-626.00.000 - 112	820	22 (2200)	565	925	87,9
114	ТС-626.00.000 - 113	820	22 (2200)	515	925	104,7
115	ТС-626.00.000 - 114	920	360 (36000)	565	1035	113,9
116	ТС-626.00.000 - 115	920	360 (36000)	615	1035	123,8
117	ТС-626.00.000 - 116	920	360 (36000)	665	1035	134,5
118	ТС-626.00.000 - 117	1020	360 (36000)	615	1145	155,1
119	ТС-626.00.000 - 118	1020	360 (36000)	665	1145	168.8
120	ТС-626.00.000 - 119	1020	360 (36000)	715	1145	187,8
121	ТС-626.00.000 - 120	1220	480 (48000)	715	1360	179,2
122	ТС-626.00.000 - 121	1220	480 (48000)	765	1360	193,5
123	ТС-626.00.000 - 122	1220	480 (48000)	815	1360	207,2
124	ТС-626.00.000 - 123	1420	600 (60000)	815	1575	193,9
125	ТС-626.00.000 - 124	1420	600 (60000)	865	1575	209,1
126	ТС-626.00.000 - 125	1420	600 (60000)	915	1575	225,8

Размеры и масса изделий

№	Наименование	Дн	Наибольшая вертикальная нагрузка кН (mc)	Высота, мм	Ширина, мм	Масса изделия, кг
1	ТС-627.00.000	377	70 (7000)	292	485	15
2	ТС-627.00.000 - 01	377	70 (7000)	342	485	16
3	ТС-627.00.000 - 02	377	70 (7000)	392	485	17
4	ТС-627.00.000 - 03	426	70 (7000)	318	540	15
5	ТС-627.00.000 - 04	426	70 (7000)	368	540	18
6	ТС-627.00.000 - 05	426	70 (7000)	418	540	19
7	ТС-627.00.000 - 06	480	125 (12500)	345	600	26
8	ТС-627.00.000 - 07	480	125 (12500)	395	600	29
9	ТС-627.00.000 - 08	480	125 (12500)	445	600	32
10	ТС-627.00.000 - 09	530	125 (12500)	370	650	27
11	ТС-627.00.000 - 10	530	125 (12500)	420	650	30
12	ТС-627.00.000 - 11	530	125 (12500)	470	650	32
13	ТС-627.00.000 - 12	630	125 (12500)	420	745	34
14	ТС-627.00.000 - 13	630	125 (12500)	470	745	36
15	ТС-627.00.000 - 14	630	125 (12500)	520	745	39
16	ТС-627.00.000 - 15	377	70 (7000)	292	485	22
17	ТС-627.00.000 - 16	377	70 (7000)	342	485	25
18	ТС-627.00.000 - 17	377	70 (7000)	392	485	27
19	ТС-627.00.000 - 18	426	70 (7000)	318	540	26
20	ТС-627.00.000 - 19	426	70 (7000)	368	540	29
21	ТС-627.00.000 - 20	426	70 (7000)	418	540	31
22	ТС-627.00.000 - 21	480	125 (12500)	345	600	42
23	ТС-627.00.000 - 22	480	125 (12500)	395	600	46
24	ТС-627.00.000 - 23	480	125 (12500)	445	600	51
25	ТС-627.00.000 - 24	530	125 (12500)	370	650	48
26	ТС-627.00.000 - 25	530	125 (12500)	420	650	52
27	ТС-627.00.000 - 26	530	125 (12500)	470	650	56
28	ТС-627.00.000 - 27	630	125 (12500)	420	745	59
29	ТС-627.00.000 - 28	630	125 (12500)	470	745	63
30	ТС-627.00.000 - 29	630	125 (12500)	520	745	66
31	ТС-627.00.000 - 30	720	220 (22000)	465	860	73
32	ТС-627.00.000 - 31	720	220 (22000)	515	860	79
33	ТС-627.00.000 - 32	720	220 (22000)	565	860	84
34	ТС-627.00.000 - 33	820	220 (22000)	515	960	80
35	ТС-627.00.000 - 34	820	220 (22000)	565	960	86
36	ТС-627.00.000 - 35	820	220 (22000)	615	960	91
37	ТС-627.00.000 - 36	920	360 (36000)	565	1010	113
38	ТС-627.00.000 - 37	920	360 (36000)	615	1010	119
39	ТС-627.00.000 - 38	920	360 (36000)	665	1010	126
40	ТС-627.00.000 - 39	1020	360 (36000)	615	1185	142
41	ТС-627.00.000 - 40	1020	360 (36000)	665	1185	151
42	ТС-627.00.000 - 41	1020	360 (36000)	715	1185	160
43	ТС-627.00.000 - 42	1220	480 (48000)	715	1380	161
44	ТС-627.00.000 - 43	1220	480 (48000)	765	1380	163
45	ТС-627.00.000 - 44	1220	480 (48000)	815	1380	178
46	ТС-627.00.000 - 45	1420	600 (60000)	815	1590	180
47	ТС-627.00.000 - 46	1420	600 (60000)	865	1590	190
48	ТС-627.00.000 - 47	1420	600 (60000)	915	1590	201
49	ТС-627.00.000 - 48	377	70 (7000)	292	485	29
50	ТС-627.00.000 - 49	377	70 (7000)	342	485	33
51	ТС-627.00.000 - 50	377	70 (7000)	392	485	36
52	ТС-627.00.000 - 51	426	70 (7000)	318	540	34
53	ТС-627.00.000 - 52	426	70 (7000)	368	540	37
54	ТС-627.00.000 - 53	426	70 (7000)	418	540	41
55	ТС-627.00.000 - 54	480	125 (12500)	345	600	55
56	ТС-627.00.000 - 55	480	125 (12500)	395	600	62
57	ТС-627.00.000 - 56	480	125 (12500)	445	600	68
58	ТС-627.00.000 - 57	530	125 (12500)	370	650	60
59	ТС-627.00.000 - 58	530	125 (12500)	420	650	67
60	ТС-627.00.000 - 59	530	125 (12500)	470	650	73
61	ТС-627.00.000 - 60	630	125 (12500)	420	745	71
62	ТС-627.00.000 - 61	630	125 (12500)	470	745	77
63	ТС-627.00.000 - 62	630	125 (12500)	520	745	84
64	ТС-627.00.000 - 63	720	220 (22000)	465	860	93
65	ТС-627.00.000 - 64	720	220 (22000)	515	860	102
66	ТС-627.00.000 - 65	720	220 (22000)	565	860	111
67	ТС-627.00.000 - 66	820	220 (22000)	515	960	100
68	ТС-627.00.000 - 67	820	220 (22000)	565	960	110
69	ТС-627.00.000 - 68	820	220 (22000)	615	960	117
70	ТС-627.00.000 - 69	920	360 (36000)	565	1070	131
71	ТС-627.00.000 - 70	920	360 (36000)	615	1070	142
72	ТС-627.00.000 - 71	920	360 (36000)	665	1070	152
73	ТС-627.00.000 - 72	1020	360 (36000)	615	1185	175
74	ТС-627.00.000 - 73	1020	360 (36000)	665	1185	188
75	ТС-627.00.000 - 74	1020	360 (36000)	715	1185	203
76	ТС-627.00.000 - 75	1220	480 (48000)	715	1380	192
77	ТС-627.00.000 - 76	1220	480 (48000)	765	1380	206
78	ТС-627.00.000 - 77	1220	480 (48000)	815	1380	220
79	ТС-627.00.000 - 78	1420	600 (60000)	815	1590	211
80	ТС-627.00.000 - 79	1420	600 (60000)	865	1590	226
81	ТС-627.00.000 - 80	1420	600 (60000)	915	1590	243

Размеры и масса изделий

Опоры типа 313.ТС-008.000 имеют простую, но эффективную конструкцию. На прочном основании крепятся качественные хомуты высокой прочности, которые регулируются при помощи специальных гаек. Само основание имеет дополнительные ребра жесткости, которые могут придавать конструкции возможность удержания высокой нагрузки.

Так как элементы опоры покрываются специальным антикоррозийным покрытием, надежно защищающим их от возникновения ржавчины и бактериального воздействия. Сварка, а также другие процессы, которые проводятся с использованием таких опор, также проводятся по специальному, установленному в данной области стандарту.

Размеры и масса изделий

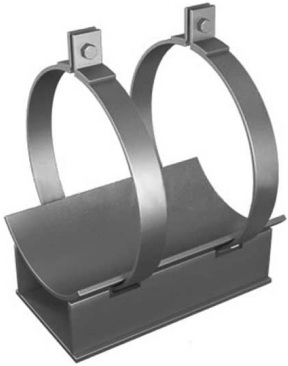

Скользящая хомутовая опора
Тип	D тр./D из.мм	Масса кг.
313.ТС-008.010.50/125	50/125	3,7
313.ТС-008.010.50/140	50/140	3,8
313.ТС-008.010.70/140	70/140	3,8
313.ТС-008.010.70/160	70/160	4,0
313.ТС-008.010.80/160	80/160	4,0
313.ТС-008.011.80/180	80/180	7,3
313.ТС-008.011.100/180	100/180	7,3
313.ТС-008.011.100/200	100/200	7,2
313.ТС-008.011.125/225	125/225	7,4
313.ТС-008.011.150/250	150/250	7,0
313.ТС-008.011.200/315	200/315	12,8
313.ТС-008.011.250/400	250/400	12,9
313.ТС-008.011.300/450	300/450	29,1
313.ТС-008.011.400/560	400/560	31,1
313.ТС-008.011.500/710	500/710	40,0
313.ТС-008.011.600/800	600/800	41,1

Скользящая хомутовая опора для футляров
Тип	Диаметр мм	Масса, кг
313 ТС-008.012.50 для футляров	125/300	3,6
313 ТС-008.012.50 для футляров	140/350	4,1
313 ТС-008.012.70 для футляров	140/350	4,1
313 ТС-008.012.70 для футляров	160/350	4,1
313 ТС-008.012.80 для футляров	160/350	4,1
313 ТС-008.012.80 для футляров	180/400	4,7
313 ТС-008.012.100 для футляров	180/400	4,7
313 ТС-008.012.100 для футляров	200/400	4,7
313 ТС-008.012.125 для футляров	225/450	6,0
313 ТС-008.012.150 для футляров	250/450	6,2
313 ТС-008.012.200 для футляров	315/500	7,6
313 ТС-008.012.250 для футляров	400/600	9,4
313 ТС-008.012.300 для футляров	450/700	22,0
313 ТС-008.012.400 для футляров	560/800	25,5
313 ТС-008.012.500 для футляров	710/900	29,9
313 ТС-008.012.600 для футляров	800/1000	32,6

Мы стараемся чтобы каждый клиент был доволен сотрудничеством с нами, поэтому: предлагаем одни из лучших цен на рынке, соблюдаем оговоренные сроки поставки, у нас гибкая логистика, профессиональные сотрудники и исключительно качественная, сертифицированная продукция. Благодаря всем перечисленным факторам, многие клиенты обращаются к нам повторно. Это очень ценно для нас и является лучшей благодарностью.

Обозначение, марка изделия	Диаметр условный трубопровода, Ду	Диаметр наружный трубопровода, Дтр	Диаметр изоляции, Диз	Толщина изоляции, Диз
010.ОПХ-25-43	25	33,5	121	43,75
010.ОПХ-32-39	32	42,3	121	39,35
010.ОПХ-40-36,5	40	48	121	36,5
010.ОПХ-50-35,6	50	57	150	46,5
010.ОПХ-65-37	65	76	150	37,0
010.ОПХ-80-45,5	80	89	180	45,5
010.ОПХ-100-36	100	108	180	36,0
010.ОПХ-125-36	125	133	205	36,0
010.ОПХ-150-49	150	159	257	49,0
010.ОПХ-200-45	200	219	309	45,0
010.ОПХ-250-43	250	273	359	43,0
010.ОПХ-300-43,5	300	325	412	43,5

Обозначение, марка изделия	Диаметр условный трубопровода, Ду	Диаметр наружный трубопровода, Дтр	Диаметр изоляции, Диз	Толщина изоляции, Диз	Диаметр футляра, Дф
010.ОПХ Ф-25-43-300	25	33,5	121	43,75	325х8
010.ОПХ Ф-32-39-300	32	42,3	121	39,35	325х8
010.ОПХ Ф-40-36,5-300	40	48	121	36,5	325х8
010.ОПХ Ф-50-35,6-350	50	57	150	46,5	377х6
010.ОПХ Ф-65-37-350	65	76	150	37,0	377х6
010.ОПХ Ф-80-45,5-350	80	89	180	45,5	377х6
010.ОПХ Ф-100-36-350	100	108	180	36,0	377х6
010.ОПХ Ф-125-36-400	125	133	205	36,0	426х6
010.ОПХ Ф-150-49-500	150	159	257	49,0	530х6
010.ОПХ Ф-200-45-500	200	219	309	45,0	530х6
010.ОПХ Ф-250-43-600	250	273	359	43,0	630х7
010.ОПХ Ф-300-43,5-600	300	325	412	43,5	630х7

Обозначение, марка изделия	Диаметр условный трубопровода, Ду	Диаметр наружный трубопровода, Дтр	Диаметр изоляции, Диз	Толщина изоляции, Диз
010.ОПБ-350-42,5	350	377	462	42,5
010.ОПБ-350-68,5	350	377	514	68,5
010.ОПБ-400-44	400	426	514	44,0
010.ОПБ-500-60	500	530	650	60,0
010.ОПБ-500-70	500	530	670	70,0
010.ОПБ-600-60	600	630	750	60,0
010.ОПБ-700-70	700	720	860	70,0
010.ОПБ-800-70	800	820	960	70,0
010.ОПБ-800-88	800	820	996	88,0
010.ОПБ-900-88	900	920	1096	88,0
010. ОПБ-1000-88	1000	1020	1196	88,0

Обозначение, марка изделия	Диаметр условный трубопровода, Ду	Диаметр наружный трубопровода, Дтр	Диаметр изоляции, Диз	Толщина изоляции, Диз	Диаметр футляра, Дф
010.ОПБ Ф-350-42,5-800	350	377	462	42,5	820х8
010.ОПБ Ф-350-68,5-800	350	377	514	68,5	820х8
010.ОПБ Ф-400-44-800	400	426	514	44,0	820х8
010.ОПБ Ф-500-60-1000	500	530	650	60,0	1020х10
010.ОПБ Ф-500-70-1000	500	530	670	70,0	1020х10
010.ОПБ Ф-600-60-1200	600	630	750	60,0	1220х10
010.ОПБ Ф-700-70-1200	700	720	860	70,0	1220х10
010.ОПБ Ф-800-70-1400	800	820	960	70,0	1420х10
010.ОПБ Ф-800-88-1400	800	820	996	88,0	1420х10
010.ОПБ Ф-900-88-1400	900	920	1096	88,0	1420х10
010. ОПБ Ф-1000-88-1600	1000	1020	1196	88,0	1620х11

Диаметр стальной трубы, d	Диаметр и толщина оболочки ПЭ DхS	Диаметр и толщина оболочки ОЦ DхS	B	L
32	125х2,5	125х0,55	100	320
38	125х2,5	125х0,55
45	125х2,5	125х0,55
57	125х2,5	-
57	140х3,0	140х0,55
76	140х3	-
76	160х3	160х0,55
89	160х3	-
89	180х3	180х0,6
108	180х3	-
108	200х3,2	200х0,6	140	470
133	225х3,5	225х0,7
133	250х3,9	-
159	250х3,9	250х0,7
219	315х4,9	315х0,8	280	670
273	400х5,6	400х0,8
273	450х5,6	-
325	450х5,6	450х1
426	560х7,0	560х1
530	710х8,9	675х1
630	800х10,0	775х1	600	770
720	900х11,2	875х1		770
820	1000х12,4	975х1		970
820	1100х13,8	-	800
920	1100х13,8	1075х1
920	1200х14,9	-
1020	1200х14,9	1075х1
1220	1425х17,3	1375х1		1200
1420	1600х19,6	1575х1		1200

Опоры скользящие хомутовые

Опоры скользящие хомутовые
ОПХ ППМИ ГОСТ Р 56227 (012.РД-001.03.003.04)

Опоры скользящие хомутовые
ОПХ Ф ППМИ ГОСТ Р 56227 (012.РД-001.03.003.05)

Опоры скользящие бугельные
ОПБ ППМИ ГОСТ Р 56227 (012.РД-001.03.003.04)

Опоры скользящие бугельные
ОПБ Ф ППМИ ГОСТ Р 56227 (012.РД-001.03.003.05)

ГОСТ 30732-2006 Скользящие опоры для стальных трубопроводов

Опоры трубопроводов по серии 1-487-1997.01.000 для канальной и надземной прокладки для труб в ППУ изоляции

Подвижные и скользящие опоры трубопроводов по серии 5.903-13 (выпуск 8-95)

ОПОРЫ ПО АЛЬБОМУ 313.ТС-008.000

Оставьте заявку

О нас и контакты

Исполнение	Диаметр, Ду	Высота, H	Ширина, B	Масса, кг
Опора СПО 57/125.100	130	128	90	2.7
Опора СПО 57/140.100	145	128	90	2.9
Опора СПО 76/140.100	145	138	90	3.1
Опора СПО 76/160.100	165	138	110	3.3
Опора СПО 89/160.100	165	145	110	3.3
Опора СПО 89/160.100	185	145	110	3.3
Опора СПО 108/180.100	185	154	110	3.4
Опора СПО 108/200.100	205	154	120	3.5
Опора СПО 108/250.100	255	154	160	3.7
Опора СПО 133/200.100	205	166	120	3.7
Опора СПО 133/225.100	230	166	140	3.8
Опора СПО 133/250.100	255	166	160	3.9
Опора СПО 159/250.100	255	180	160	4.6
Опора СПО 159/315.100	320	180	180	4.8
Опора СПО 57/125.150	130	175	90	3.5
Опора СПО 57/140.150	145	175	90	3.6
Опора СПО 76/140.150	145	188	90	3.7
Опора СПО 76/160.150	165	188	110	3.9
Опора СПО 89/160.150	165	195	110	4
Опора СПО 89/160.150	185	195	110	4
Опора СПО 108/180.150	185	204	110	4.1
Опора СПО 108/200.150	205	204	120	4.2
Опора СПО 108/250.150	255	204	160	4.5
Опора СПО 133/200.150	205	216	120	4.4
Опора СПО 133/225.150	230	216	140	4.7
Опора СПО 133/250.150	255	216	160	4.7
Опора СПО 159/250.150	255	230	160	5.6
Опора СПО 159/315.150	320	230	180	5.6
Опора СПО 57/125.200	130	228	110	4.5
Опора СПО 57/140.200	145	228	110	4.5
Опора СПО 76/140.200	145	238	110	4.6
Опора СПО 76/160.200	165	238	130	4.9
Опора СПО 89/160.200	165	245	130	5
Опора СПО 89/160.200	185	245	130	5
Опора СПО 108/180.200	185	254	130	5.1
Опора СПО 108/200.200	205	254	140	5.1
Опора СПО 108/250.200	255	254	160	5.3
Опора СПО 133/200.200	205	266	140	5.4
Опора СПО 133/225.200	230	266	160	5.7

Исполнение	Футляр	Высота, h	Ширина, В	Масса, кг
Опора ФСО1 57/125/325	325 х6	88	106	4.7
Опора ФСО1 57/140/325	325 х6	82	108	4.7
Опора ФСО1 76/140/325	325 х6	82	108	4.7
Опора ФСО1 76/160/377	377х6	97	130	5.9
Опора ФСО1 89/160/377	377х6	97	130	5.9
Опора ФСО1 89/180/377	377х6	87	136	5.8
Опора ФСО1 180/180/377	377х6	87	136	5.8
Опора ФСО1 108/200/377	377х6	77	140	5.2
Опора ФСО1 108/250/377	377х6	53	150	5.15
Опора ФСО1 133/200/426	426х6	102	150	5.7
Опора ФСО1 133/225/426	426х6	89	157	5.6
Опора ФСО1 133/250/426	426х6	88	166	5.9
Опора ФСО1 159/250/426	426х6	88	166	5.9
Опора ФСО1 159/315/426	426х6	45	205	5.7
Опора ФСО1 219/315/530	530х6	96	205	6.7
Опора ФСО1 219/400/530	530х6	50	248	7.6
Опора ФСО1 273/400/530	530х6	50	248	7.6
Опора ФСО1 325/400/630	630х7	103	248	11.4
Опора ФСО1 325/450/630	630х7	78	244	11.3
Опора ФСО1 325/500/630	630х7	53	244	11.05
Опора ФСО1 426/500/720	720х8	97	295	18.9
Опора ФСО1 426/560/720	720х8	67	310	18.95
Опора ФСО1 426/630/820	820х8	82	335	21.1
Опора ФСО1 530/630/820	820х8	82	335	22.3
Опора ФСО1 530/710/920	920х9	90	380	24.1
Опора ФСО1 630/800/1020	1020х10	95	430	28.9
Опора ФСО1 720/900/1220	1220х10	145	483	36.1
Опора ФСО1 820/1000/1220	1220х10	95	537	38.6
Опора ФСО1 920/1100/1420	1420х10	145	590	50.2
Опора ФСО1 1020/1200/1420	1420х10	95	613	53.5

Исполнение	Футляр	Высота, h	c	Масса, кг
Опора ФСО2 57/125/325	325 х6	40	30	3.2
Опора ФСО2 57/140/377	377х6	70	60	3.8
Опора ФСО2 76/140/377	377х6	70	60	3.8
Опора ФСО2 76/160/377	377х6	63	50	3.9
Опора ФСО2 89/160/377	377х6	63	50	3.9
Опора ФСО2 89/180/377	377х6	52	40	4
Опора ФСО2 180/180/377	377х6	52	40	4
Опора ФСО2 108/200/426	426х6	45	34	3.9
Опора ФСО2 108/250/426	426х6	10	-	4
Опора ФСО2 133/200/426	426х6	45	34	4.1
Опора ФСО2 133/225/426	426х6	35	20	4.1
Опора ФСО2 133/250/426	426х6	11	-	4.5
Опора ФСО2 159/250/426	426х6	33	13	4.5
Опора ФСО2 159/315/530	530х6	62	44	5.2
Опора ФСО2 219/315/530	530х6	62	44	5.2
Опора ФСО2 219/400/530	530х6	16	-	6.2
Опора ФСО2 273/400/630	630х7	46	30	6.5
Опора ФСО2 325/400/630	630х7	46	30	6.5
Опора ФСО2 325/450/630	630х7	40	-	9
Опора ФСО2 325/500/630	630х7	20	-	9.1
Опора ФСО2 426/500/720	720х8	75	55	14.2
Опора ФСО2 426/560/720	720х8	65	35	14.5
Опора ФСО2 426/630/820	820х8	34	-	17.8
Опора ФСО2 530/630/820	820х8	34	-	17.9
Опора ФСО2 530/710/920	920х9	40	-	20.2
Опора ФСО2 630/800/1020	1020х10	40	-	22.6
Опора ФСО2 720/900/1220	1220х10	52	-	32.7
Опора ФСО2 820/1000/1220	1220х10	40	-	35.5
Опора ФСО2 920/1100/1420	1420х10	60	-	47
Опора ФСО2 1020/1200/1420	1420х10	40	-	46.8

№	Наименование	Дн	Наибольшая вертикальная нагрузка кН (mc)	Высота, мм	Ширина, мм	Длина, мм	Масса изделия, кг
1	ТС-623.000	32,38,45	1,2 (120)	106	50	170	0,97
2	ТС-623.000 - 01			154	50	170	1,35
3	ТС-623.000 - 02			204	50	170	1,72
4	ТС-623.000 - 03	57,76	2,2 (220)	108	70	170	1,20
5	ТС-623.000 - 04			158	70	170	1,64
6	ТС-623.000 - 05			208	70	170	2,09
7	ТС-623.000 - 06	89,108	4,0 (400)	113	90	170	1,46
8	ТС-623.000 - 07			163	90	170	1,97
9	ТС-623.000 - 08			213	90	170	2,48
10	ТС-623.000 - 09	133,159	8,0 (800)	118	120	170	1,82
11	ТС-623.000 - 10			158	120	170	2,42
12	ТС-623.000 - 11			218	120	170	3,03
13	ТС-623.000 - 12	32,38,45	1,2 (120)	106	50	340	1,76
14	ТС-623.000 - 13			154	50	340	2,37
15	ТС-623.000 - 14			204	50	340	3,10
16	ТС-623.000 - 15	57,76	2,2 (220)	108	70	340	2,10
17	ТС-623.000 - 16			158	70	340	2,78
18	ТС-623.000 - 17			208	70	340	3,56
19	ТС-623.000 - 18	89,108	4,0 (400)	113	90	340	2,46
20	ТС-623.000 - 19			163	90	340	3,21
21	ТС-623.000 - 20			213	90	340	4,06
22	ТС-623.000 - 21	133,159	8,0 (800)	118	120	340	2,98
23	ТС-623.000 - 22			158	120	340	3,82
24	ТС-623.000 - 23			218	120	340	4,77

Стальные опоры трубопроводов

Опоры скользящие хомутовые

Опоры скользящие хомутовыеОПХ ППМИ ГОСТ Р 56227 (012.РД-001.03.003.04)

Опоры скользящие хомутовыеОПХ Ф ППМИ ГОСТ Р 56227 (012.РД-001.03.003.05)

Опоры скользящие бугельныеОПБ ППМИ ГОСТ Р 56227 (012.РД-001.03.003.04)

Опоры скользящие бугельныеОПБ Ф ППМИ ГОСТ Р 56227 (012.РД-001.03.003.05)

ГОСТ 30732-2006 Скользящие опоры для стальных трубопроводов

Опоры трубопроводов по серии 1-487-1997.01.000 для канальной и надземной прокладки для труб в ППУ изоляции

Подвижные и скользящие опоры трубопроводов по серии 5.903-13 (выпуск 8-95)

ОПОРЫ ПО АЛЬБОМУ 313.ТС-008.000

Оставьте заявку

О нас и контакты

Опоры скользящие хомутовые
ОПХ ППМИ ГОСТ Р 56227 (012.РД-001.03.003.04)

Опоры скользящие хомутовые
ОПХ Ф ППМИ ГОСТ Р 56227 (012.РД-001.03.003.05)

Опоры скользящие бугельные
ОПБ ППМИ ГОСТ Р 56227 (012.РД-001.03.003.04)

Опоры скользящие бугельные
ОПБ Ф ППМИ ГОСТ Р 56227 (012.РД-001.03.003.05)
